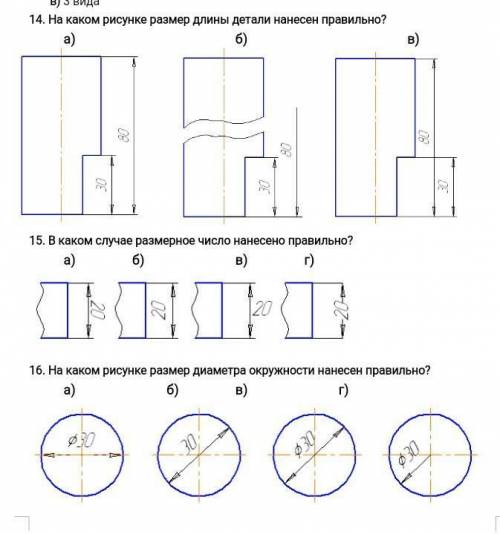

1) а
2) б
3) в
Объяснение:
1) Размерная линия не должна пересекать другую размерную линию.
2) По ГОСТу: если нужно определить вертикальный размер, то он может быть нанесен только размерной линией, выходящей на минимальном расстоянии 7 мм. Размерное число должно быть параллельно размерной линии и оно поворачивается вправо не более, чем на 90 градусов, то есть 90 градусов - это максимальный поворот размерного числа.
3) При нанесении размерности окружности используют либо знак радиуса (у тебя его нет в вариантах ответа, так как нет латинской буквы "R"), либо с символа диаметра. Также нужно учитывать, чтобы размер диаметра не совпадал с размером - размер следует повернуть на угол в пределах: от 0 до 90 градусов вправо. То есть размер диаметра состоит из: символа диаметра + число, определяющее непосредственно сам диаметр.
Кстати задания сделаны в САПРе Компас 3D - классная вещь!
