Дифференцированный зачет Чтение чертежей
Чтение чертежа заключается в уяснении по плоским изображениям объемной формы предмета и в определении его размеров. Чтение рекомендуется проводить в следующей последовательности:
1. Прочитать основную надпись чертежа. Из нее можно узнать название конструкции, наименование материала, масштаб изображений и т.д.
2. Определить, какие виды даны на чертеже, какой из них является главным.
3. Рассмотреть виды во взаимной связи и попытаться определить форму конструкции со всеми подробностями. Решению этой задачи помагает анализ изображений на чертеже. Представив по чертежу из каких геометрических тел слагается конструкция мысленно объединяют полученные данные в единое целое.
4. Определить по чертежу размеры конструкции и ее элементы.

Цель работы – Закрепить знания и навыки необходимые для чтения чертежей, научиться анализировать геометрическую форму предмета.

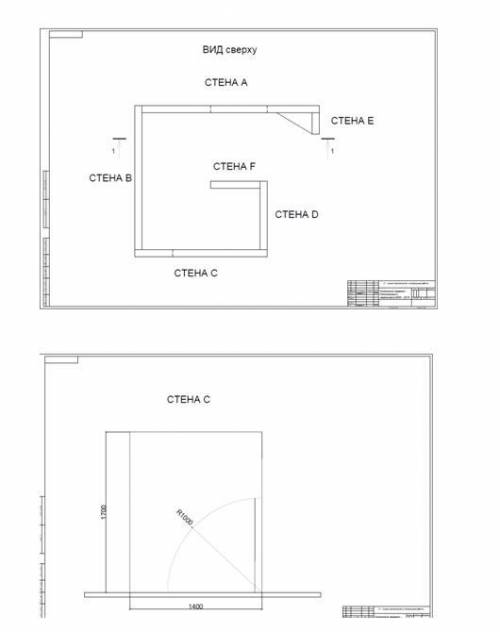

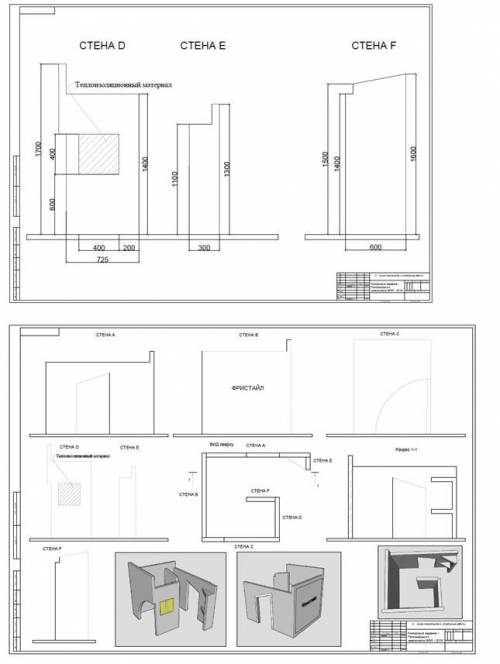

Задание: осуществить чтение чертежей строительной конструкции, ответив на предложенные во
1. Каково назначение строительной конструкции?
2. Из какого материала ее изготовляют?
3. Какие виды содержит чертеж?
4. Опишите элементы строительной конструкции.
5. Чему равны габаритные размеры и размеры отдельных частей конструкции?
6. Есть ли на чертеже сечение? если есть то, какое: вынесенное или наложенное?
7. Имеется ли на чертеже разрез? если есть разрез, то какой: фронтальный, профильный, горизонтальный?
8. Опишите, в чем заключается особенность нанесения размеров на половине вида и половине разреза.
9. С какой целью даны разрезы и сечения?
