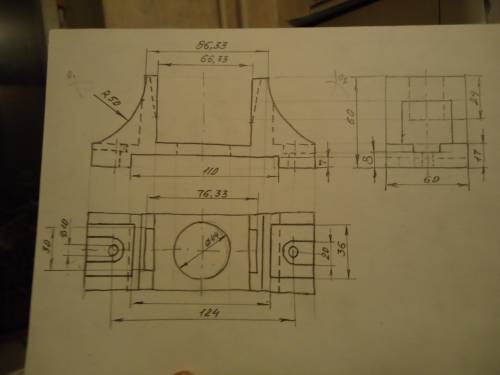

ответ: Построение трёх видов см. на фото.
Объяснение:
На чертеже есть две линии сопряжения с R=50. Для них необходимо найти центры сопряжения О₁ и О₂.
При проставлении размеров некоторые размеры пришлось рассчитывать из нескольких заданных, чтобы правильно их расположить.
Один из размеров по длине (глубина боковых пазов, врезающихся в дугообразную поверхность) я старалась определить, но не нашла, как ни старалась найти. Около размерной линии я не смогла поставить этот размер.
Очень надеюсь, что вам, несмотря на то, что чертёж выполнен с сохранением размеров на глаз.
