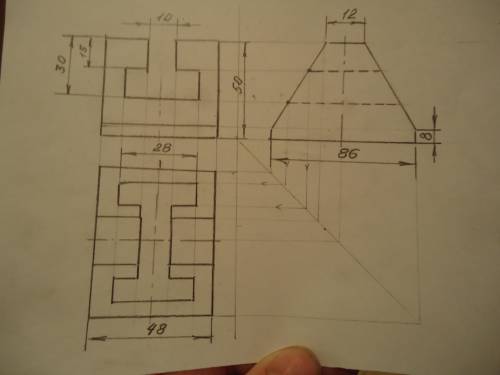

Построение 3-х видов по диметрической проекции смотрите на фото.
Объяснение:
Главный вид (вид спереди) выбран таким образом, т.к. в этом случае наибольшим образом представлена форма и размеры детали, и нет штриховых линий.
Начните с построения вида спереди и вида слева, в последнюю очередь строите вид сверху. Расстояние между видами должно быть не меньше 30 мм, чтобы возможно было нанести все размеры.
Если Вам придётся делать разрез, то выполнять его придётся на виде слева. В этом случае штриховые линии надо заменить на сплошные основные и тонкой сплошной линией дать штриховку под углом 45° только в нижней зоне изображения.
