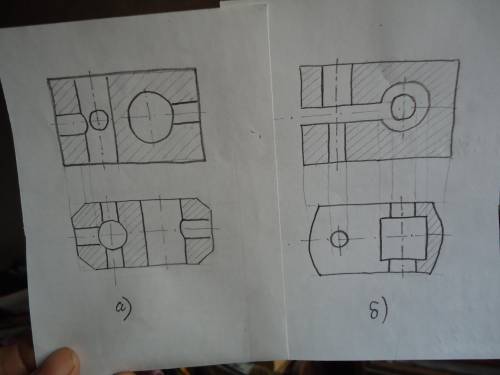

ответ: Чертежи с горизонтальными и фронтальными разрезами см. на фото.
Объяснение:
При выполнении разрезов часть видимых линий исчезает, и их необходимо стереть, а все невидимые контуры, выполненные штриховыми линиями, превращаются в видимые, и их необходимо выполнить сплошной основной линией. Поверхности, которых коснулась секущая плоскость, штрихуются под 45° сплошной тонкой линией.
Замечание: в исходном чертеже б есть ошибка: в левой части детали с вида спереди хорошо видно, что сверху цилиндрическое отверстие больше чем нижнее, поэтому на виде сверху обе эти окружности должны быть выполнены сплошной основной линией, а не сплошной основной маленький диаметр и штриховой- большой диаметр. Это - ошибка в учебнике.Когда же выполните разрез, крупный диаметр надо стереть, т.к. он выше секущей плоскости.
Отмечать разрезы стрелками и буквами не надо, т.к. секущие плоскости совпадают с осевыми линиями и изображение разреза выполняется непосредственно на соответствующей проекции.
Желаю удачи.
