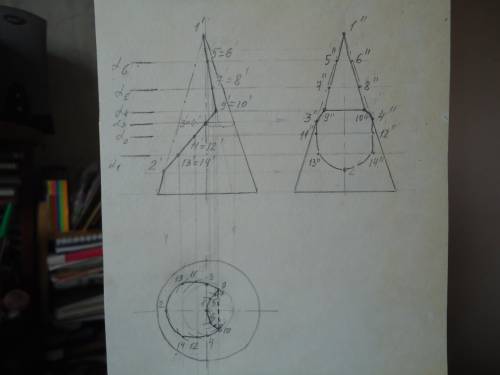

ответ:Чертёж из трёх проекций см. На фото.
Объяснение:
Проставьте точки на виде спереди , как на чертеже. У меня нет возможности ставить около цифр штрихи, поэтому я буду ставить в тексте единицы.
Перенесите точки 1¹,2¹,3¹,4¹ на виды сверху и слева. Эти точки находятся легко.
Для переноса остальных точек через них надо провести проецирующие плоскости α₁ ,α₂ ,...α₆ . Эти плоскости режут конус по окружностям.
Для точек 3¹,4¹ я показала на виде спереди радиус такой окружности фигурной скобкой. Перенесите эти точки на вид сверху на окружность такого же радиуса, получите точки 3,4.
Остальные точки сначала находите на виде сверху с соответствующих окружностей, получая точки 5-6;7-8;9-10;11-12,13-14.
Затем, замерив их удаление на виде сверху от горизонтальной оси, отступаете на виде слева на нужном уровне влево и вправо такие же отрезки. Получите точки 5¹¹-6¹¹ и т.д.
В точках 9-10 секущая плоскость преломляется, поэтому на виде слева прямая 9¹¹10¹¹ проводится сплошной основной линией, а на виде сверху прямая 9-10 будет штриховой, т.к. она не видна.
Надеюсь, что объяснила понятно, как строить. Желаю удачи.
