Объяснение:

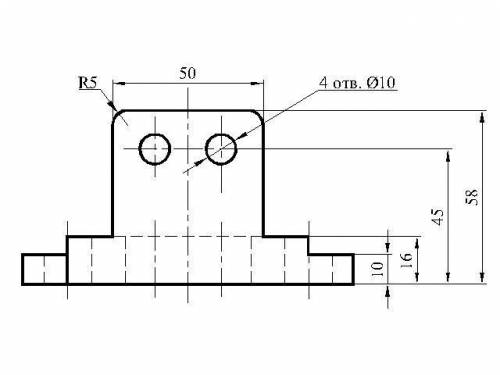

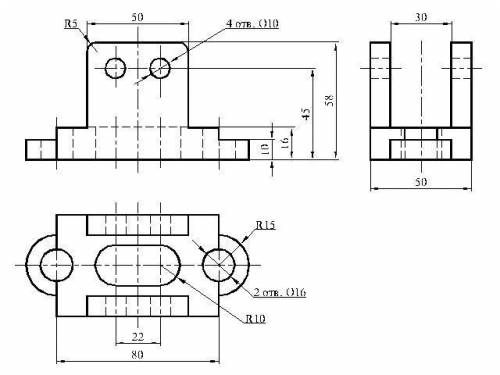

1. Главный вид (спереди), вид слева и вид сверху
2. Габаритные размеры:
длина = 80+2×15 = 110 мм
ширина = 50 мм
высота = 58 мм

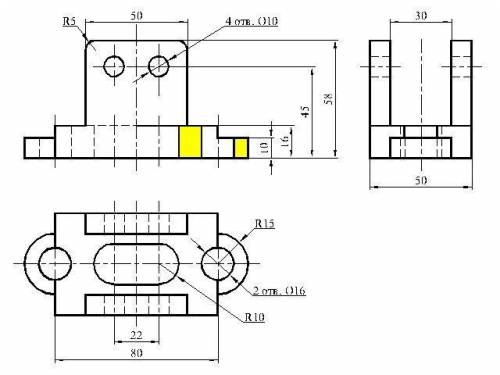

3. На втором чертеже главный вид заменила на 1/2 вида + 1/2 фронтального размера. Где должна быть штриховка выделила желтым цветом. Вам нужно заштриховать линиями, обозначающими древесину.
4. Точка 1 - толщина детали = 10 мм
5. Четыре отверстия диаметром 10 мм, два отверстия диаметром 16 мм и одно овальное отверстие. Всего 7 отверстий
