/R
e это ЭДС источника
Объяснение:

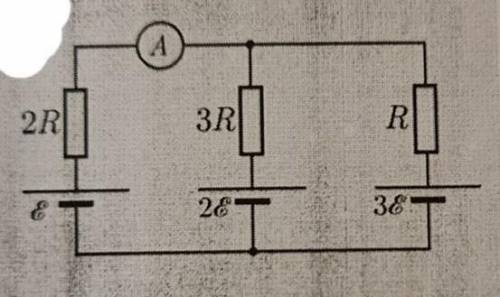

Пусть Нижний провод будет иметь потенциал = 0 , тогда потенциал между резистором 2R и батареей ЭДС равен ЭДС , аналогично для 2 и 3 ряда ...
пусть верхний провод будет иметь потенциал "фи"
Токи можно расставить пока от балды ...
индексы токов совпадают с сопротивлением резисторов
Далее расписываем токи через разность потенциалов. Далее используем факт о том , что геом сумма токов в узле = 0
получаем связь эдс с потенциалом "фи"
Видим , что токи по формулам >0 => токи расставлены правильно ...
Видно что ток через амперметр равен току через ризистор 2R ... подставляем наш "фи" в формулу для тока i2 ... получаем ответ .
