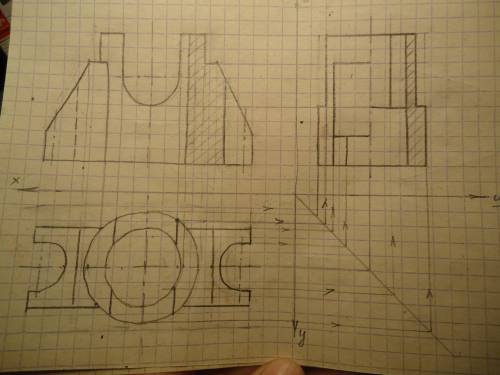

Построение чертежа выполнено от руки с сохранением пропорций на глаз. См. фото.
На виде спереди выполнено соединение половины вида и половины разреза.
На виде слева также выполнено соединение половины вида и половины разреза. Нахождение точек на виде слева показано с линий проекционной связи.
Очень хочется надеяться, что при построении чертежа не ошиблась. Желаю удачи.
