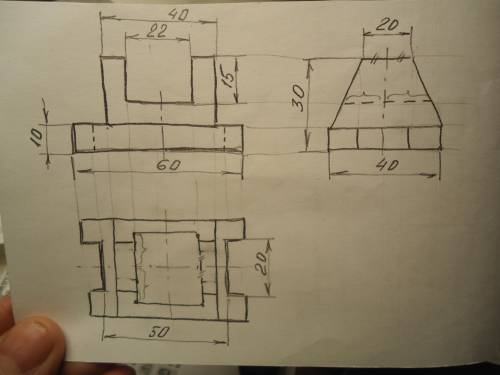

ответ: Чертёж детали из трёх проекций см. на фото.
Объяснение:
Чертёж для более быстрого ответа выполнялся от руки с сохранением пропорций на глаз.
Чтобы было легче строить, я отметила некоторые равные отрезки на виде слева и на виде сверху фигурными скобками и двойным штрихом. Повторять это на своём чертеже не нужно. Это просто подсказки.
Некоторые размеры заменены на другие, расчётные из заданных, чтобы проставить их правильно.
Надеюсь, что смогла вам
